工業用貯蔵設備と物流機器のための重用金属管の接頭

製品の説明

製品概要

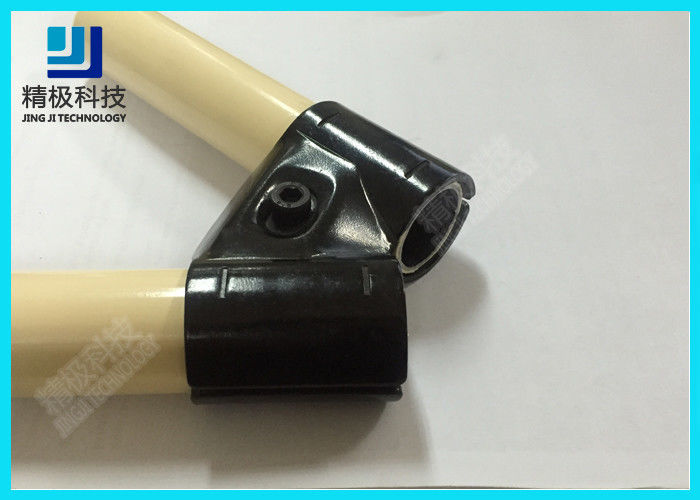

過酷な産業用途では、変形、腐食、接続部の破損なしに持続的な荷重に耐えられるパイプラック用ハードウェアが必要です。HJ-1メタルパイプジョイントは、まさにこの環境のために設計されています。CRS冷間圧延鋼は、要求の厳しい産業用途に必要な引張強度と降伏強度を提供し、黒色電着塗装表面処理は、湿気の多い化学的に活性な工場環境でのジョイントの耐用年数を延ばす保護バリアを追加します。23mmパイプとの互換性は、最も一般的な産業用パイプラック仕様をカバーしているため、カスタム製造やパイプ寸法の変更なしに既存のシステムにジョイントを統合できます。各HJ-1は、2つのH-1ジョイントと完全な取り付けに必要なM6x25ハードウェアを含む完全な組み立てキットとして出荷されます。ボルト締め組み立てアプローチは、溶接構造とは異なり、損傷または過負荷のジョイントを溶接を切断または研磨することなく個別に交換できることを意味します。これにより、メンテナンス時間とスペアパーツの在庫要件が削減されます。

技術仕様

主な利点

・ 構造的完全性のためのCRS冷間圧延鋼 -- 冷間圧延プロセスは鋼の結晶構造を精製し、荷重支持構造接続に不可欠な一貫した機械的特性を提供します

・ 23mmパイプ肉厚互換性 -- 標準的な産業用パイプラック寸法により、HJ-1は非標準ハードウェアのカスタム製造コストなしに既存システムに直接統合できます

・ 電着塗装による腐食保護 -- 電着塗装プロセスは、腐食が通常発生する凹部やエッジを含む均一な被覆を提供し、産業用洗浄剤や湿気への暴露に耐える膜厚を備えています

・ 修理ではなく交換 -- ボルト締めジョイント設計により、単一の損傷したジョイントを切断や溶接なしで数分で交換でき、生産クリティカルなアプリケーションでの平均修理時間を大幅に短縮します

・ 複数の構成で再利用可能 -- 施設のレイアウトが変更されても、同じジョイントとパイプを新しい構成に再組み立てできるため、システム全体の交換を必要としない持続可能なソリューションになります

用途

高荷重産業用保管ラック、自動倉庫ラックシステム、生産ライン構造フレーム、重機支持フレーム、物流ハブ保管構成、産業プラントユーティリティ配電システム。CRS鋼と電着塗装の耐久性により、屋外産業用途にも適しており、天候や温度サイクルへの暴露が劣るハードウェアの腐食を加速させます。システムの再利用性は、短期間で異なる顧客のために同じ施設が再構成される可能性があるサードパーティロジスティクスオペレーションで特に価値があります。

仕組み

産業環境における荷重支持構造ハードウェアは、予測可能な方法で故障します。湿気や化学物質への暴露による腐食、持続的または衝撃荷重による変形、応力集中点での接続部の破損です。HJ-1は、その材料とコーティングの選択により、これら3つの故障モードすべてに対応します。CRS冷間圧延鋼は、同じ組成の熱間圧延鋼よりも大幅に高い降伏強度を持っているため、HJ-1は永久変形する前に高い荷重を運ぶことができます。電着塗装は2つの方法で腐食に対応します。第一に、鋼と環境の間に物理的なバリアを作成することによって、第二に、電着プロセスが実際に鋼の表面をわずかに変換し、未処理の鋼よりも本質的に耐食性の高い変換層を作成することによってです。ボルト締め組み立て（両側からパイプを挟む2つのH-1ジョイント）は、エンジニアが「ダブルシア」条件と呼ぶものを締結点で作成し、単一クランプ設計と比較して接続の荷重支持能力を約2倍にします。

組み合わせ:

1つのHJ-1は、H-1 x 2個とM56*25ナット・ネジセット1組と組み合わされます。

なぜ当社の製品を選ぶのか？
1) 当社はパイプラックシステムの直接メーカーであり、金属ジョイント、プラスチックジョイント、リーンパイプ、ローラー、パイプラックシステム用アクセサリーなど、パイプラックシステムのすべてのシリーズの材料を製造しています。
2) 当社はこのシリーズの金属パイプジョイント製品を10年以上製造しており、中国でパイプラックシステムを製造した最初の工場です。
