自動ドロップタイプPCBローダー＆アンローダー、SMTベアボードデスタッカー

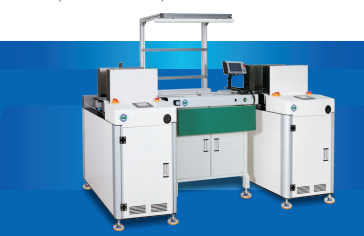

このCHT-CVP-600LD自動ドロップ式ベアボードローダー＆アンローダー（PCBデスタッカーとも呼ばれる）は、SMT生産ラインに適合する不可欠な自動化装置です。生基板の自動ローディングと受け取りを実現し、手作業による基板供給と回収を大幅に代替し、人件費とPCBの傷や汚染のリスクを低減します。

本機は、富士ブランドのボタン操作パネルを備えたPLC自動制御システムを採用しており、操作が簡単でプログラムロジックが安定しています。本体は厚みのある板金フレーム構造を採用しており、頑丈で耐久性があり、耐衝撃性に優れ、24時間連続稼働するワークショップでの長寿命を実現します。ストレートスルーモードとフォールプレートモードの2つの作業モードがあり、ユーザーは異なる生産技術やPCBタイプに応じて自由に切り替えることができます。

基板プッシュブレードはチタン鋼材で作られており、弾性が強く、変形しにくいため、積層された生基板を銅箔やPCBの表面を損傷することなく優しく分離できます。標準SMEMA信号通信をサポートしており、スクリーンプリンター、SMTマウンター、AOI検査機などの上流・下流SMT機器とシームレスに接続し、生産ライン全体の完全自動連携を実現します。

本機には静電気防止コンベアベルトが装備されており、PCB搬送中に発生する静電気を効果的に放散し、回路基板への静電気による損傷を防ぎ、敏感な電子生基板の加工に適しています。

コア技術パラメータ

• PCB供給サイクルタイム：約6秒、顧客の要求に応じてカスタマイズ可能
• 最大基板積載量：200枚（厚さ1.6mmの生基板の場合）
• 電源：220V AC、単相、最大1500VA
• エア要件：4〜6 bar、最大30 L/min
• PCB厚さ範囲：0.6mm〜4.0mm
• 搬送高さ：900±20mm、標準SMTライン高さ
• 基板搬送方向：L-R / R-L オプション
• 総重量：295kg
• 外形寸法：L1690 * W900 * H1170mm

適用シナリオ

家電、車載エレクトロニクス、通信モジュール、電源基板SMT組立ワークショップにおけるPCB生基板のローディングと回収に広く使用されています。機械サイズ、静電気防止グレード、センサー構成、安全保護構造、コンベア長、機能アップグレードのカスタマイズ変更をサポートします。
