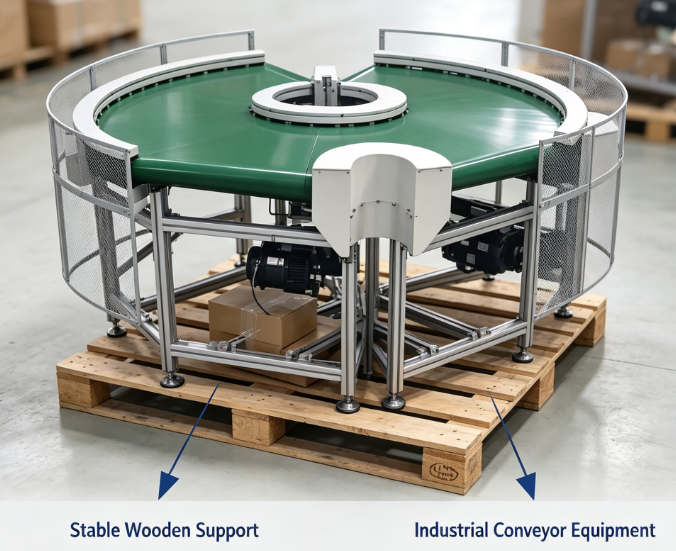

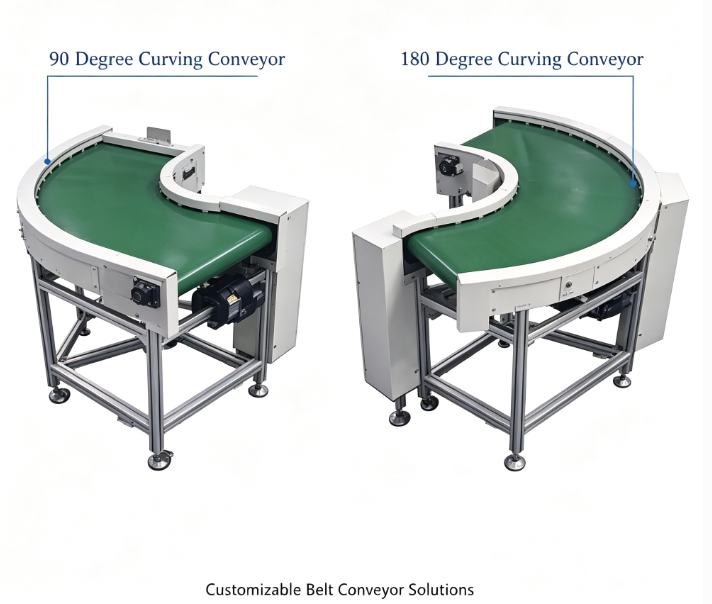

旋轉皮帶輸送機 (90° / 180° 彎曲輸送機)

当社の旋回コンベヤラインは、90度および180度の旋回スタイルで利用可能なカスタムカーブベルト搬送システムです。自動化された生産ワークショップでの材料搬送方向の変更、複数の直線コンベヤセグメントの接続、工場レイアウトの最適化、貴重な床面積の節約、および継続的でノンストップの自動材料輸送の実現に広く使用されています。

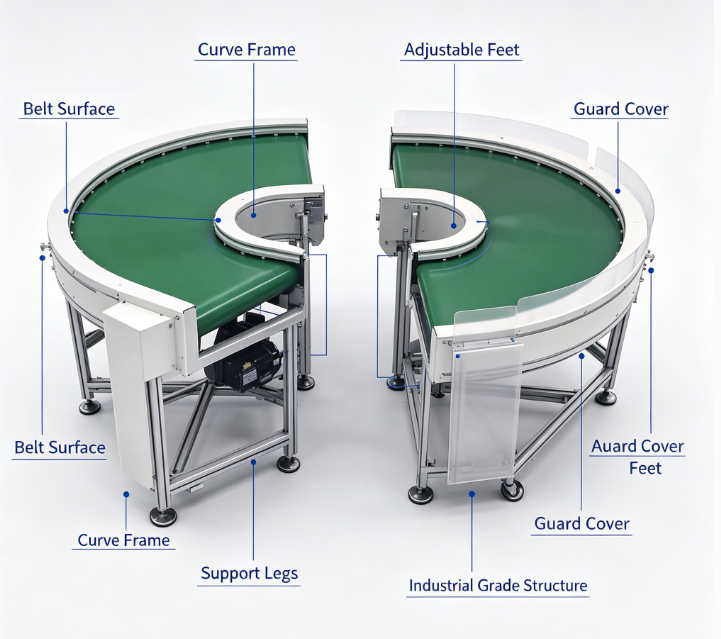

製品構造と材質

1. フレーム構造お客様の選択肢として2つのフレームオプションがあります：ヘビーデューティー工業用アルミニウム合金プロファイルまたは粉体塗装された炭素鋼。アルミニウム合金フレームは、軽量、高剛性、防錆性、簡単な組み立てと分解を特徴としています。粉体塗装された炭素鋼は、重荷重搬送により適しています。フレーム全体は溶接され強化されており、長時間の連続運転中に安定しており、変形しません。ブレーキ機能付きのヘビーデューティーキャスターをオプションで選択でき、機械全体の移動と固定位置決めが便利です。
2. コンベヤベルト（標準オプションとして帯電防止PVCベルト）ベルトは高品質の帯電防止グリーンPVC素材で作られています。優れた帯電防止性能を備えており、製品搬送中に発生する静電気を継続的に放出し、敏感な電子部品、回路基板、半製品を静電気による損傷から効果的に保護します。ベルト表面は滑らかで、耐摩耗性、耐油性があり、走行中の騒音が低いです。食品グレードのPUベルト、粗いトップの滑り止めベルト、重い商品のためのゴムベルトなど、他のベルトオプションも提供しています。ベルトの色はカスタマイズ可能です。
3. 駆動・速度制御システム可変周波数速度調整モーターを装備しています。搬送速度範囲は0.1〜5 m/minで、無段階調整可能です。お客様は生産ペースに合わせて走行速度を調整できます。駆動ローラーと従動ローラーは精密加工を採用しており、旋回中のベルトの滑りを防ぐための良好な摩擦を備えています。機械内部のカーブガイドレールは、ベルトが安定して走行し、ずれがなく、材料の詰まりや製品の転倒、表面の傷を防ぎます。
4. サイドガードと安全設計カーブ部分の両側に調整可能なサイドガードプレートを取り付けています。ガードは、旋回移送中に小さな部品、箱、ワークピースが落下するのを防ぐことができます。機械のすべての鋭利なエッジは滑らかに研磨されており、オペレーターの衝突リスクを低減します。

カスタマイズサービス

お客様の現場の作業条件に合わせて、パーソナライズされたカスタマイズを完全にサポートします：

• 搬送幅：100mm〜1200mm

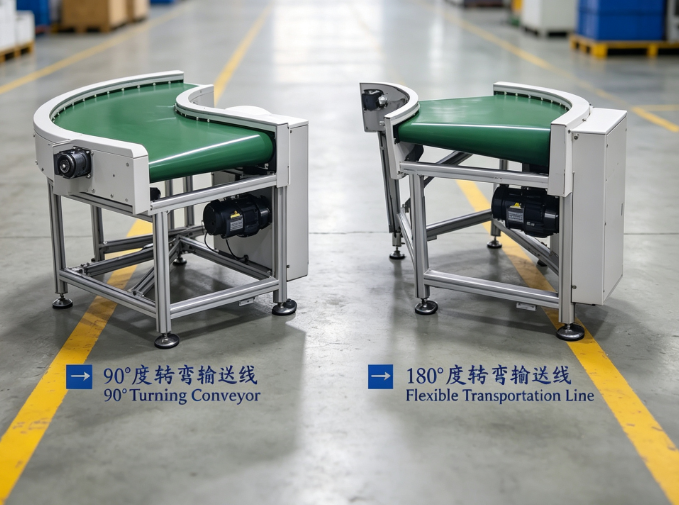

• 旋回角度：90° / 180°、その他の特殊角度はご要望に応じて対応可能
• 旋回半径：製品サイズに基づいてカスタマイズ
• 機械作業高さ：750mm〜1100mm、調整可能
• フレーム材質：アルミニウム合金 / 炭素鋼
• ベルトタイプ：帯電防止PVC、食品PU、滑り止めベルト
• モーター仕様：220V単相 / 380V三相、各種出力オプション
• キャスター、サイドバッフル、カウントセンサー、光電スイッチをオプションアクセサリーとして追加

応用産業

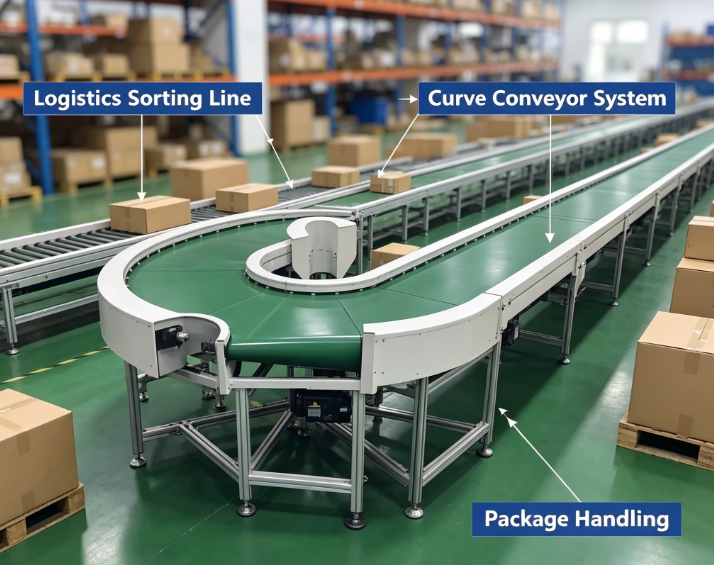

この旋回コンベヤは、電子組立ワークショップ、包装生産ライン、食品加工、倉庫物流ソーティング、化粧品生産、玩具組立、自動車部品ワークショップなど、複数の産業に適しています。カートン、プラスチック箱、PCBボード、小さな完成ワークピース、軽量パッケージなどを処理できます。

製品の利点

✅ 安定したベルト走行、ずれ防止設計、低故障率 ✅ 帯電防止ベルトが電子製品を保護 ✅ 柔軟なレイアウト、ワークショップスペースの節約 ✅ 調整可能な搬送速度、異なる生産リズムに合わせる ✅ モジュラー構造、設置とメンテナンスが容易 ✅ 既存のコンベヤラインに合わせるための複数のカスタマイズオプション
