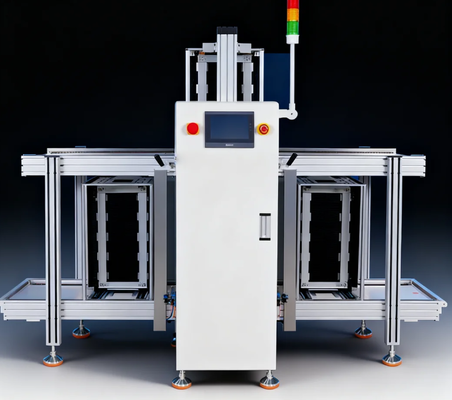

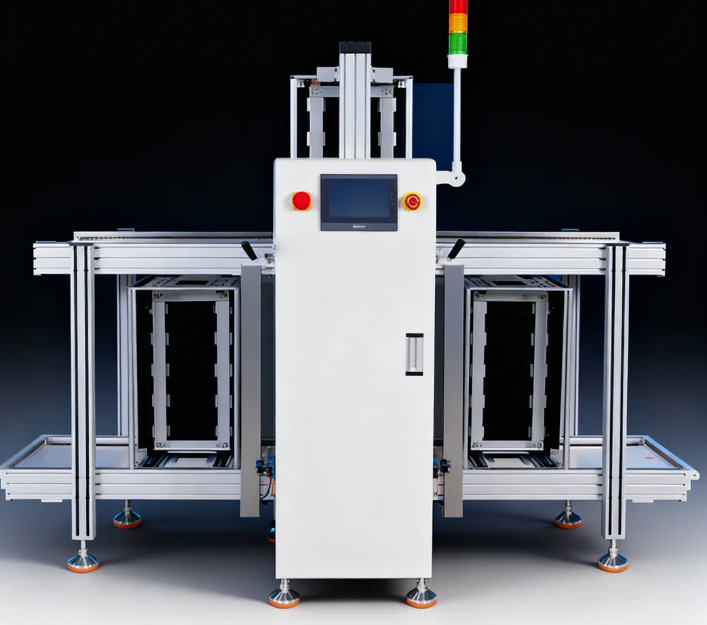

安定した搬送と安定した基板搬送を実現する4mm幅広プーリ仕様のSMT基板ハンドリング装置

製品説明：

SMT PCB コンベヤは、エレクトロニクス生産における製造および組み立てプロセスを合理化するために設計された PCB 処理装置の重要な部分です。表面実装技術 (SMT) 組立ラインのさまざまな段階でプリント基板 (PCB) を輸送するための信頼性が高く効率的な方法を提供します。堅牢な設計とユーザーフレンドリーな機能を備えたこのコンベア システムは、ワークフローの効率を大幅に向上させながら、繊細な PCB の安全かつ正確な取り扱いを保証します。

SMT PCB コンベヤの主な特徴の 1 つは、手動による幅調整方法です。これにより、オペレーターはさまざまな PCB サイズに合わせてコンベア幅を簡単にカスタマイズでき、さまざまな生産要件に柔軟に対応できます。幅調整機構は簡単かつ直感的で、複雑な工具や手順を必要とせずに迅速な変更が可能です。この機能は、複数のサイズの PCB が処理される環境で特に価値があり、異なる製品間のスムーズな移行が保証されます。

このコンベアは、厚さ 0.4 mm ～ 5 mm の PCB を処理できるように設計されています。この広い適用可能な PCB 厚さの範囲により、コンベアは、薄くて繊細な設計から、より厚くより堅牢な基板に至るまで、さまざまな回路基板に適しています。さまざまな厚さの PCB を損傷することなく安全に輸送できることは、製品の品質を維持し、組み立て中の欠陥のリスクを軽減する上で非常に重要です。

ユーザー対話の観点から、SMT PCB コンベヤには最新のタッチスクリーン ヒューマン マシン インターフェイス (HMI) が装備されています。このユーザー インターフェイスは、明確でアクセスしやすいコントロール、ステータス監視、診断情報を提供することで操作を簡素化します。オペレータはタッチスクリーンを介してコンベア速度、開始および停止機能、その他の操作パラメータを簡単に管理できるため、全体的な使いやすさが向上し、オペレータエラーの可能性が軽減されます。 HMI は迅速なトラブルシューティングとメンテナンスもサポートしており、ダウンタイムを最小限に抑え、生産性を向上します。

コンベアの伝達システムには 10 mm 同期ホイール ベルト ドライブが使用されており、コンベア トラックに沿った PCB のスムーズかつ正確な移動が保証されます。この伝動タイプは、一貫した速度と安定した搬送を実現します。これは、組み立てプロセス中に部品の正確な位置を維持するために不可欠です。また、同期ベルト駆動により滑りと磨耗が最小限に抑えられるため、コンベヤの耐用年数が延長され、メンテナンスコストが削減されます。

このコンベアは、効率的な PCB フローに対応しながら、コンパクトな設置面積を提供するように設計されたシングル トラック構造を備えています。シングルトラックレイアウトによりコンベア設計が簡素化され、他の PCB 処理装置や部品保管およびフィーダシステムとの統合が容易になります。この統合機能は、手作業の介入なしに PCB が異なるプロセス ステーション間でスムーズに移送される、シームレスで自動化された生産ラインを構築するために不可欠です。

さらに、SMT PCB コンベヤは ESD ワークステーションと互換性があり、取り扱いおよび組み立てプロセス全体を通じて、敏感な電子コンポーネントと PCB が静電気放電から確実に保護されます。 ESD 対策素材と接地機能をコンベア システム内に組み込むことにより、静電気による損傷からコンポーネントを保護することができます。これは、製品の信頼性を維持し、歩留り損失を低減する上で重要です。

要約すると、SMT PCB コンベヤは、現代のエレクトロニクス製造における PCB 処理装置のニーズを満たす多用途かつ効率的なソリューションです。手動幅調整、幅広い適用可能な PCB 厚さ範囲、タッチスクリーン HMI ユーザー インターフェイス、および信頼性の高い 10 mm 同期ホイール ベルト伝動システムを組み合わせて、正確かつ安全な PCB 搬送をサポートする高性能コンベヤを提供します。シングルトラック構造により、部品保管およびフィーダーシステムおよび ESD ワークステーションとの統合が容易になり、自動化された SMT 組立ラインに不可欠な資産となっています。このコンベヤを生産プロセスに組み込むことで、スループットの向上、取り扱いリスクの軽減、および全体的な製品品質の向上を実現できます。

特徴：

• 製品名: SMT PCB コンベヤー
• 適用基板幅：50～350mm
• 最大電力: 100W
• 適用基板厚さ：0.4～5mm
• プーリー仕様：安定した搬送を実現する4mm幅広プーリー
• コンベヤ幅: 調整可能、通常 50 ～ 350 mm
• 自動光学検査 (AOI) システムとシームレスに統合できるように設計
• 生産工程間のコンベヤー/接続ステーションとして効率的に機能します
• さまざまなコンポーネントストレージおよびフィーダーシステムと互換性があり、生産ラインの自動化を強化します

技術パラメータ:

アプリケーション:

中国の深セン製の Kutede SMT PCB コンベヤ (モデル番号 KTD-010) は、PCB 組み立てプロセスの効率と自動化を強化するために設計された多用途で不可欠な機器です。その堅牢な設計は、80*50mm ～ 300*120mm の範囲の PCB サイズに対応し、0.4mm ～ 5mm の適用可能な PCB 厚さをサポートするため、幅広い種類の回路基板や生産要件に適しています。

このコンベアは、通常 50mm ～ 350mm の範囲で調整可能なコンベア幅を備えており、さまざまな PCB 寸法に正確に適合するように手動で幅を調整できます。最大消費電力 100W の KTD-010 は、信頼性が高く一貫したパフォーマンスを維持しながら、エネルギー効率の高い動作を保証します。これらの特性により、柔軟で信頼性の高い PCB 処理を必要とする SMT 生産ラインにとって理想的なソリューションとなります。

Kutede SMT PCB コンベヤは、エレクトロニクス製造業界内のさまざまな用途やシナリオで一般的に使用されています。真空ローダー、リフロー炉、はんだペースト印刷機、検査ステーションなど、生産ラインのさまざまな段階を繋ぐコンベア/接続ステーションとしてシームレスに機能します。この接続により、PCB のスムーズかつ継続的な流れが確保され、手作業が軽減され、損傷や位置ずれのリスクが最小限に抑えられます。

さらに、コンベアは、品質検査結果に基づいてプリント基板を分類する NG/OK アンローダー システムの不可欠な部分です。検査後、NG（不良品）またはOK（良品）に分類されたPCBを自動的に分別することができ、品質管理プロセスの効率化と生産精度の向上を実現します。この機能は、速度と精度が最優先される大量生産環境では非常に重要です。

全体として、Kutede KTD-010 SMT PCB コンベヤは、エレクトロニクス工場、試作ラボ、修理センターの SMT 組立ラインに適しています。効率的な PCB 輸送、安定した基板配置のための真空ローダーとの統合、NG/OK アンローダーによる効果的な仕分けをサポートしており、現代の PCB 製造および組立ワークフローにおいて不可欠なコンポーネントとなっています。

カスタマイズ:

Kutede は、中国の深センで設計および製造された SMT PCB コンベヤ、モデル KTD-010 の包括的な製品カスタマイズ サービスを提供しています。このコンベアは 10mm 同期ホイールベルトドライブ伝動タイプを備えており、SMT プロセス中の PCB の正確かつ信頼性の高い移動を保証します。幅調整方式は手動式で、基板幅50～350mmまで対応しており、さまざまな生産ニーズに柔軟に対応できます。

コンベアの長さは通常 1000 ～ 3000 mm の間で調整可能で、特定の生産ラインの要件に合わせてカスタマイズできます。当社のカスタマイズ サービスの一環として、検査および品質管理機器、洗浄およびメンテナンス機器、PCB 処理機器とのシームレスな統合を保証し、SMT ワークフローを最適化します。

当社のカスタマイズ ソリューションは、効率、信頼性、既存の SMT ラインとの互換性を強化することに重点を置き、お客様の運用要求を満たすカスタマイズされた構成を提供します。 PCB アセンブリプロセスを効果的にサポートする高品質で適応性のあるコンベアシステムには、Kutede の KTD-010 SMT PCB コンベアをお選びください。
