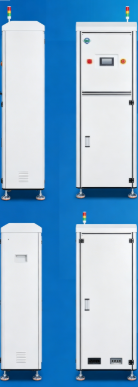

高生産効率と大きな貯蔵容量を持つSMTPCBコンベヤー

1. このマシンには、専用の HMI ヒューマンマシン タッチ コントロール パネルが付属しています。オペレーターは、明確でユーザーフレンドリーなビジュアルインターフェイスを使用して、作業機能を簡単に切り替えることができます。
2. PLC インテリジェント制御システムを中心に構築されたこのユニットには、多層電気回路の安全保護が装備されており、一貫したリスクのない実行パフォーマンスを実現します。
3. PCB を一時的に保持するための 30 個の独立したストレージ スロットが事前構成されています。カスタム スロット数量は、クライアントの要件に基づいて受け入れられます。
4. 先入れ先出し (FIFO)、先入れ後出し (FILO)、ダイレクト パススルー搬送モードなど、複数の作業モードが 1 台のデバイスに統合されています。
5. サーボドライブ位置決めモジュールを採用し、超高精度位置決め、高速垂直昇降、保管容量の拡大、ライン全体の生産性の向上を実現します。
6. 標準の SMEMA 信号通信プロトコルをサポートし、他の SMT 生産機械とのスムーズな接続を実現します。

• アプリケーションシナリオ: 別々の SMT 生産マシン間の PCB バッファ ステーションとして機能します。 AOI テスト後に合格した PCB と欠陥のある PCB を自動的に分類し、指定された個別のビンに保管します。
• PCB保管数量: 標準容量は 30 枚の回路基板ですが、ご要望に応じてカスタム容量も利用可能です。
• 単一 PCB の最大重量負荷: ボードあたり 1.5 キログラム
• 単一動作サイクル期間：約12秒
• ストレージ層の間隔オプション：20mmまたは40mm。カスタマイズされた間隔サイズがサポートされています
• 電源入力と定格消費電力：単相AC220V、最大消費電力850VA
• サポートされる最小 PCB 厚さ：0.6mm

Shenzhen Jingji Technology Co., Ltd. は、産業資材保管装置、フレキシブル自動生産機械、その他の自動試験装置の設計、製造、販売を専門としています。また、静電気防止用の補助アクセサリも幅広く提供しています。

当社は、製造業者向けに統合された工場マテリアルハンドリングソリューションをカスタマイズして、調達およびサプライチェーンのワークフロー全体で不必要な資源の無駄を削減します。私たちの中心的な使命は、すべての顧客にフルサイクルのワンストップサービスを提供し、顧客固有の生産需要に完全に適合し、製品の品質基準を高め、自動保管および物流業界の顧客満足度を向上させることです。

技術的なお問い合わせやカスタマイズされた機器のご要望がございましたら、いつでも当社のチームにご連絡ください。当社は完全なサポートを提供する準備ができています。

• 直感的な HMI タッチスクリーン制御により、機能を簡単に調整できます
• PLC 制御と複数回路の安全保護により、安定した安全な動作を実現
• 30 個の標準一時ストレージ スロット、カスタマイズ可能なストレージ容量
• オールインワンモード: FIFO、FILO、ストレートスルートランスポート
• サーボ位置決めにより、高精度、高速リフト速度、大容量ストレージ、より高いスループットが保証されます。
• SMEMA標準通信に準拠し、回線統合が容易

• 機能: SMT 機器間のバッファ PCB。 AOI からの OK/NG ボードを別々の保管箱に分類
• 標準ストレージ: 30 個 (カスタマイズ可能)
• プリント基板あたりの最大荷重: 1.5kg
• サイクルタイム: ~12秒
• 収納ピッチ：20/40mm（カスタマイズ可能）
• 電源：単相AC220V、最大850VA
• 最小PCB厚さ: 0.6mm

CHT350: PCB 80*50~510*350mm、重量 245kg、サイズ 600*950*1860mm

CHT-460: PCB 80*50~510*460mm、重量 265kg、サイズ 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd. は、静電気防止周辺機器の販売と並行して、自動記憶装置、フレキシブル生産装置、試験機器に注力する専門メーカーです。

当社は、工場がサプライチェーンのリソース損失を削減できるよう、カスタマイズされた物流ソリューションを設計します。当社は、オートメーション保管および物流分野において、完全なサービスを提供し、個別化された生産要件を満たし、製品品質を向上させ、顧客満足度を最大化するよう努めています。

ご質問やカスタマイズのニーズがございましたら、いつでもお気軽にお問い合わせください。
